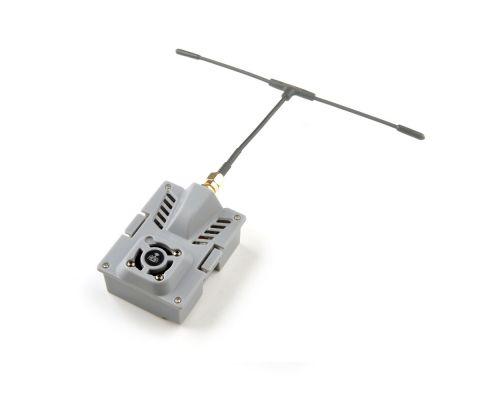

Передній модуль Happymodel ES900TX V3 являє собою пристрій для бездротового передавання даних на дальні відстані з частотою 915MHz, розроблене та спроєктоване на основі відкритого програмного забезпечення ExpressLRS. Цей модуль вирізняється наддальністю, стабільною роботою, низькою затримкою й працює за принципом plug and play. Алюмінієвий радіатор спеціально адаптований для стабільної роботи модуля в умовах високої потужності.
V3 версія вирізняється тим, що модуль уже повністю зібраний і готовий до використання. Також змінився колір корпусу з чорного, на світло-сірий.
Happymodel ES900TX сумісний із більшістю пультів дистанційного керування на прошиванні OpenTX, зокрема Radiomaster TX16S, Jumper T12, T16 і T18.
ХАРАКТЕРИСТИКИ
- Частота RF: 915MHz
- Максимальна вихідна потужність: < 33dBm (у разі потужності понад 27dBm рекомендується додати вентилятор для примусового охолодження)
- Вхід VCC: 5 ~ 13V, рекомендується 5 ~ 9V
- Процесор: ESP32 + ESP8285
- RF чип: SX1276IMLTRT
- Завантаження прошивки: Wi-Fi або ExpressLRS конфігуратор
- Антенний роз'єм: SMA jack
- Розмір: 55 x 39 x 11 мм (включно з радіатором)
- Вага: 23 г (без антени)
РЕКОМЕНДАЦИИ
Процедура прив'язки модуля ES900TX до приймача ES900RX:
- Подайте живлення на ES900RX, дочекайтеся, поки червоний світлодіод на ES900RX не згасне, негайно вимкніть живлення й потім повторіть вищезгадані кроки. Коли ES900RX вмикається втричі, червоний світлодіодний індикатор починає швидко блимати двічі, що означає, що ES900RX переходить у режим прив'язки.
- Вставте модуль ES900TX або ES915TX у радіопередавач і виберіть зовнішній радіочастотний режим для протоколу CRSF, потім ви можете знайти меню ELRS у радіосистемах, увійдіть в ELRS і натисніть [Bind], червоний світлодіод на модулі ES900RX вимкнеться, потім почне повільно блимати і, нарешті, почне горіти постійно, це означає успішну прив'язку радіо апаратури та приймача.
Оновлення прошивки приймача ES900RX через Wi-Fi:
- Переведіть ES900RX у режим прив'язки, а потім зачекайте приблизно 1 хвилину, не прив'язуючи його, тоді ES900RX автоматично перейде в режим Wi-Fi, ви можете під'єднатися до Wi-Fi хот-спот «ExpressLRS RX», ввівши пароль «expresslrs»
- Відвідайте вебсайт оновлення прошивки, ввівши «10.0.0.1» і виберіть правильну прошивку, потім натисніть «відновити», зачекайте приблизно 1-2 хвилин, процес оновлення завершиться, і ви побачите «відновлення прошивки зроблене успішно та перезавантаження», що означає, , що оновлення завершено.
Прошивання ExpressLRS постійно вдосконалюється й оновлюється, тому виробник рекомендує оновлення прошивки модуля через конфігуратор ExpressLRS.
