Купольний РЕБ на 6 діапазонів (392Мгц — 1050 Мгц)

Окопний РЕБ на 6 каналів з квадрифілярними антенами (392Мгц - 1050 Мгц)

Це система РЕБ, яка порушує можливість керування FPV дронами на стандартних і зміщених частотах, як-от Dji/Autel. Система використовує модулі потужністю 50 Вт кожен, виготовлений в алюмінієвому корпусі.

У комплекті два дистанційні пульти для увімкнення/вимкнення та дротовий пульт з однією кнопкою для увімкнення/вимкнення всіх частот одночасно, довжина кабелю 3 м (опціонально можливе подовження до 50 м). Діапазон дії дистанційного пульта — до 50 метрів. Два пульти однакові, для паралельної роботи двох операторів. У комплекті також акумуляторна батарея на 2200 Wh, силовий 2-метровий кабель живлення й зарядний пристрій.

Гарантія на товар становить 6 місяців. Гарантійний випадок не містить механічних пошкоджень і використання без антени.

Опціонально пропонуємо виготовлення різних перехідників і подовжувачів для системи РЕБ, як-от антени подовжувачі, перехідники для живлення від інших АКБ, перехідники на автомобільні клеми, зарядні пристрої від автомобільного прикурювача та інше.

Технічні характеристики комплекту обладнання РЕБ:

• Потужність: 50W у діапазоні 100MHz
• Кількість діапазонів заглушення: 6
• Автономне живлення: АКБ у комплекті
• Споживання: 150-180W кожного модуля
• Вага модуля: 3 кг

Особливості:

• Захищає від FPV дронів і відстані до оператора та пакета передавання даних. Тестування показало ефективність захисту від лобової атаки на відстані до 2 км із 2W ELRS зовнішнім живленням за 25Hz-пакету, на інших пакетах ефективність набагато краща.
• Для кожного діапазону ELRS передбачена окрема антена власного виробництва.
• Модульний тип перешкод забезпечує гнучкість у додаванні додаткових модулів під час використання нових діапазонів керування.
• Модульний дизайн дає змогу швидку заміну одного модуля без впливу на роботу системи.
• Корпус відповідає стандарту IP65 (герметичний, вологозахисний, для будь-яких атмосферних умов).
• Пасивне охолодження.
• Довжина кабелю пульта: 3 м.
• Вага акумулятора: 9 кг.

Розрахунок безперервної роботи системи:

За температури 23 °C система може працювати до 2 годин безперервно. Для тривалого використання за вищих температур можливе обладнання кожного модуля додатковим радіатором охолодження.

Розрахунок безперервної роботи від АКБ 2200Wh:

• 6 модулів +- 2 години
• Максимальна кількість під'єднаних модулів до одного АКБ 2200Wh — 6 штук. Для більшої кількості модулів потрібно кілька АКБ 2200Wh.

Діапазони та потужність основних модулів:

• 392-506 МГц (50 Вт)
• 507-611 МГц (50 Вт)
• 612-718 МГц (50 Вт)
• 719-828 МГц (50 Вт)
• 829-938 МГц (50 Вт)
• 939-1050 МГц (S0W)

Комплектація:

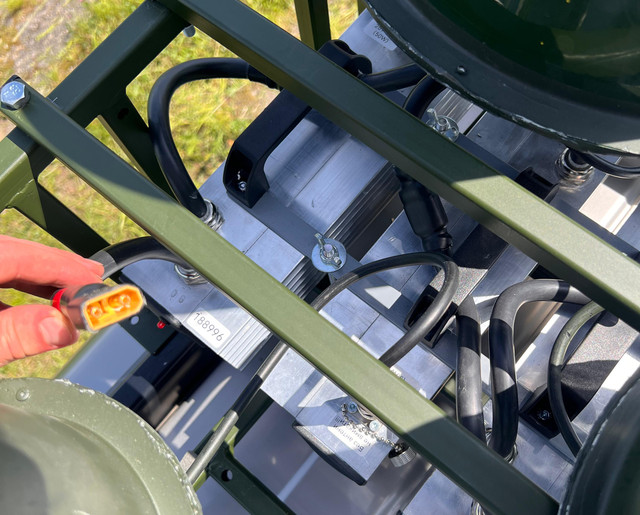

• 6 модулів із квадрифілярними антенами
• Акумуляторна батарея на 2200Wh
• Зарядний пристрій для акумулятора
• Вивідна кнопка 3м
• Пульт керування — 2 шт.

Типи антен які використовуються :

• Всенаправлені прямі

• Квардифілярні кругової дії

• Спрямовані патч антени




Дані вироби РЕБ можна модифікувати під Ваш запит. Доступні модулі від 300Мгц до 5800Мгц. Є можливість зібрати і автомобільний варіант з перехідником живлення 12-24v та магнітним кріпленням на дах автомобіля.

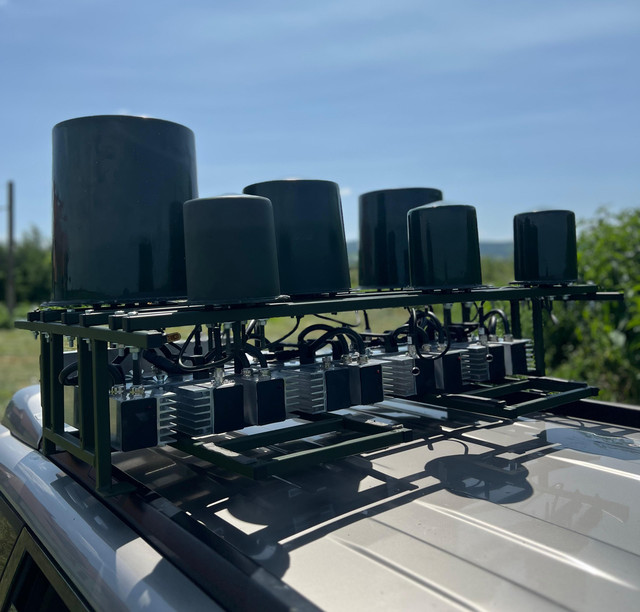

Варіація з  виносними антенами  для кріплення на транспорт (приклад на фото)

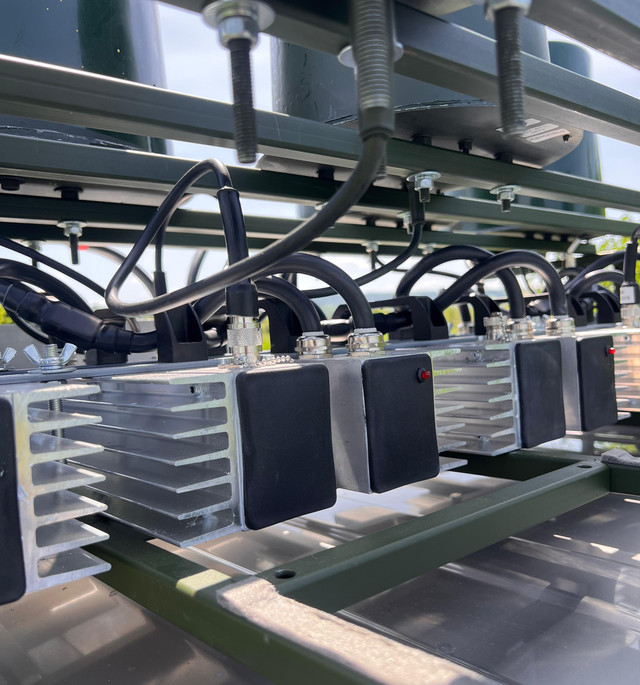

Автомобільні РЕБ системи комплектуються металевою рамою з магнітним кріпленням для швидкого згортання/разгортання і переміщення обладнання. Приклад на фото:
