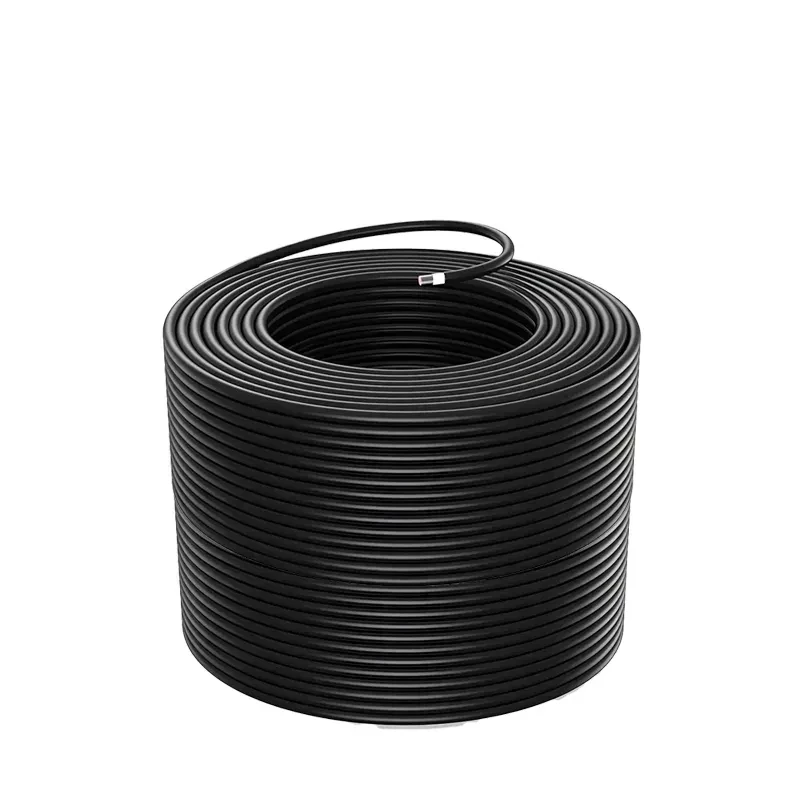

Коаксіальний кабель Cavel WL-400 10/400, 1 м
195 ₴/м
Мінімальне замовлення — 5 м
Мінімальна сума замовлення на сайті — 899 ₴
- В наявності
- Тільки оптом
- Код: BV-001927
Коаксіальний кабель Cavel WL-400 10/400, 1 мВ наявності
195 ₴/м
+380 (50) 105-00-77
Відділ продажівповернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис
Характеристики
Специфікація
Коаксіальний кабель для антен підсилювачів для квадрокоптерів DJI Mavic та Autel Cavel WL-400 (аналог LMR-400) 1 м
Професійний коаксіальний кабель WL400ZHN для побудови виносних систем підсилення сигналу з мінімальними втратами на 2.4 ГГц і 5.8 ГГц.
Мідна жила даного кабелю, у порівнянні з жилою з обмідненого алюмінію (CCA) забезпечує наступні переваги :
- більша кількість циклів згинань кабелю, без зламу жили
- краще паяється та обжимається
- менші втрати сигналу при підвищенні температури жили
Оригінальний кабель WL400ZHN високої якості виробляється в Італії відомою компанією. Це радіочастотний коаксіальний кабель із низьким рівнем втрат, якісним екрануванням і високою стійкістю до зовнішнього впливу. Він розрахований на передавання високочастотного сигналу в системах зв’язку, антенних трактах і комплексах підсилення сигналу.
Потрібні мінімальні втрати на 2.4 ГГц і 5.8 ГГц? Кабель WL400ZHN має хвильовий опір 50 Ом, зовнішній діаметр 10.3 мм, чорну зовнішню оболонку та 100% мідну центральну жилу. Завдяки цьому він забезпечує стабільну передачу сигналу, хорошу ізоляцію від зовнішнього електромагнітного впливу та високу механічну надійність.
Доступні варіанти комплектації: можливе якісне встановлення роз'ємів N-Type, QMA, виконання проклейки, а також виготовлення необхідних перехідників і пігтейлів під конкретне обладнання.
1. Практичне застосування кабелю WL-400 у системах підсилення сигналу
Кабель WL400ZHN забезпечує мінімальне загасання сигналу на довжині 20 метрів і добре витримує вплив навколишнього середовища. Водночас через свою товщину та жорсткість він не завжди підходить для прямого підключення до пристроїв із компактними роз'ємами типу SMA або QMA. Саме тому для правильної інтеграції в систему часто використовуються додаткові перехідники або пігтейли.
Рекомендується додатково придбати відповідні перехідники або пігтейли:
- N-Type → SMA (папа)
- N-Type → SMA (мама)
- N-Type → QMA (папа)
- N-Type → QMA (мама)
2. Якість складання та виробництва
- Якісні комплектуючі: при виготовленні використовуються роз'єми та матеріали високого класу.
- Герметизація: для додаткового захисту термоусадка садиться на клей.
- Контроль параметрів: обов'язковий етап виробництва — тестування значущих характеристик на професійному обладнанні.
- Надійність: готовий виріб забезпечує стабільну роботу в допустимих експлуатаційних умовах.
3. Переваги кабелю WL400ZHN
Завдяки якісним матеріалам кабель добре паяється та підходить для виготовлення надійних радіочастотних збірок. Якщо вам потрібен мідний коаксіальний кабель типу LMR400 або аналогічний кабель RG8 50 Ом, то WL400ZHN є сильною альтернативою завдяки своїм електромагнітним і механічним властивостям.
Позиціонування кабелю: WL400ZHN можна впевнено використовувати як альтернативу коаксіальним кабелям LMR400 та RG8. Він має європейську якість виготовлення, хороші експлуатаційні характеристики та придатний для передавання високочастотних сигналів до 5800 МГц.
4. Конструкція кабелю WL400ZHN
| Параметр | Значення |
|---|---|
| Центральний провідник | матеріал – Cu, діаметр – 2.7 мм |
| Діелектрик | матеріал – PEG/PE, діаметр – 7.2 мм |
| Екран | ламінована фольга, матеріал – APAS |
| Обплетення | матеріал – CuSn, щільність – 82 %, діаметр – 7.97 мм |
| Зовнішня оболонка | 18 мм |
| Вага кабелю | 147.5 кг/км |
| Мінімальний радіус вигину | одноразові – 100 мм, багаторазові – н/д |
| Зусилля на розрив | 720 Н |
5. Електричні параметри кабелю WL400ZHN
| Параметр | Значення |
|---|---|
| Хвильовий опір | 50 ±2 Ом |
| Ємність | 78 пФ/м |
| Швидкість розповсюдження | 86 % |
6. Затухання при 20°C
| Частота (МГц) | Затухання (дБ/100м) |
|---|---|
| 50 | 2.6 |
| 150 | 5.0 |
| 220 | 5.7 |
| 300 | 6.8 |
| 450 | 8.7 |
| 470 | 8.9 |
| 862 | 12.1 |
| 900 | 12.5 |
| 1000 | 13.3 |
| 1500 | 16.6 |
| 1800 | 18.2 |
| 2000 | 19.3 |
| 2500 | 22.0 |
| 5800 | 29.4 |
7. Коефіцієнт придушення зворотної хвилі
| Діапазон частот (МГц) | Значення (дБ) |
|---|---|
| 5–470 | >30 |
| 300–600 | >28 |
| 470–1000 | >28 |
| 1000–2000 | >26 |
| 2000–3000 | >22 |
8. Коефіцієнт екранування
| Діапазон частот (МГц) | Значення |
|---|---|
| 5–30 | >1.8 мОм/м |
| 30–1000 | >100 дБ |
| 1000–2000 | >100 дБ |
| 2000–3000 | >90 дБ |
9. Опір провідників
| Параметр | Значення |
|---|---|
| Внутрішнього провідника | 3.4 Ом/км |
| Зовнішнього провідника | 5.4 Ом/км |
| Петлі | 8.8 Ом/км |
10. Максимальна потужність
| Частота (МГц) | Потужність (Вт) |
|---|---|
| 30 | 3360 |
| 50 | 2590 |
| 100 | 1850 |
| 150 | 1470 |
| 220 | 1200 |
| 400 | 870 |
| 450 | 820 |
| 900 | 570 |
| 1000 | 530 |
| 1500 | 430 |
| 1800 | 390 |
| 2000 | 360 |
| 2500 | 320 |
| 5800 | н/д |
11. Інші параметри
| Параметр | Значення |
|---|---|
| Напруга пробою | 8 кВ |
| Основні атрибути | |
|---|---|
| Виробник | Varta |
| Матеріал | Алюміній |
| Електричні характеристики | |
| Опір | 50 mOm |
| Основні | |
| Довжина в пакованні | 1 м |
| Тип кабеля | Коаксіальний |
| Користувальницькі характеристики | |
| Довжина кабелю | 1 м |
| Тип кабелю | WL-400 |
Інформація для замовлення
- Ціна: 195 ₴/м
- Мінімальне замовлення: 5 м
