51 000 ₴
Відправка з 25 листопада 2025

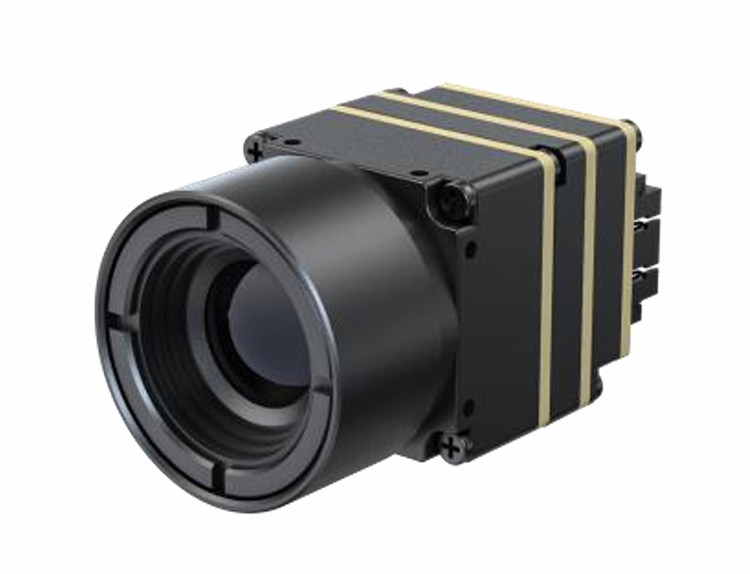

BT56-9D1CV — це мініатюрний інфрачервоний тепловізійний модуль із роздільною здатністю 640×512 пікселів, що побудований на базі власного детектора VOx 12 μm із упаковкою типу COB. Завдяки своїм компактним габаритам (37.82×20×20 мм), малій вазі (до 26 г) і низькому енергоспоживанню (≤0.95 Вт), модуль легко інтегрується в безпілотники, шоломи, роботизовані системи або гіростабілізовані платформи.
Модуль має широкий кут огляду 48.3° × 38.6°, підтримує аналоговий відеовихід (CVBS), цифровий зум до 8×, 15 кольорових палітр і функцію автоматичного захисту сенсора від перегріву.
| Категорія | Значення |
|---|---|
| Тип сенсора | VOx (неохолоджуваний), 640×512, 12 μm |
| Спектральний діапазон | 8–14 мкм |
| Частота кадрів | 25 Гц |
| Чутливість (NETD) | ≤ 40 мК @ 25 °C, F1.0 |
| Фокусна відстань | 9.1 мм |
| Світлосила | F1.0 |
| IFOV | 1.2 мрад |
| Кут огляду (FOV) | 48.3° (гориз.) × 38.6° (верт.) × 62.4° (діаг.) |
| Мін. дистанція фокусування | 2 м |
| Цифрове збільшення | 1×, 2×, 4×, 8× |
| Налаштування яскравості/контрасту | Так |
| Кольорові палітри | 15 варіантів (стандарт — White Hot) |
| Корекція FFC | Автоматична / Ручна / Зовнішня |
| Захист від перегріву сенсора | Так (авто та ручний режим) |
| Поліпшення деталей (DDE) | Підтримується |
| Відеовихід | CVBS (аналоговий композитний сигнал) |
| Живлення | 6–17 В постійного струму |
| Споживання енергії | ≤ 0.95 Вт |
| Розміри | 37.82 × 20 × 20 мм |
| Вага | ≤ 26 г |
| Робоча температура | –40 °C ~ +80 °C |
| Температура зберігання | –45 °C ~ +85 °C |
| Вологість | < 90% RH (без конденсації) |
| Стійкість до вібрації | Синусоїдна вібрація, 3 осі, 20 м/с² |
| Стійкість до ударів | Півсинус, 30g / 11 мс, 3 осі, 6 напрямків |
Тепловізійний модуль BT56-9D1CV
Захисна антистатична упаковка
Кабель CVBS (опційно)
Інструкція (PDF)
Документація для інтеграції / API (на запит)
| Основні атрибути | |
|---|---|
| Країна виробник | Китай |
| Тип | Камера |
| Стан | Новий |
| Матеріал | Алюміній |
| Колір | Чорний |
| Вага | 26 г |
| Ширина | 20 мм |
| Довжина | 37.82 мм |
| Висота | 20 мм |
| Виробник | VOX |
| Користувальницькі характеристики | |
| Модель | BT56-9D1CV |
| Тип матриці | VOx (неохолоджуваний), 640×512, 12 μm |
| Спектральний діапазон чутливості, мкм | 8 - 14 |
| Частота кадрів | 25 Гц |
| Теплочутливість (NETD), мК | ≤ 40 мК @ 25 °C, F1.0 |
| Фокусна відстань, мм | 9.1 |
| Світлосила | F1.0 |
| Кут огляду (FOV) | 48.3° (гориз.) × 38.6° (верт.) × 62.4° (діаг.) |
| Мін. дистанція фокусування | 2 м |
| Цифрове збільшення, x | 1x, 2x, 4x, 8x |
| Налаштування яскравості/контрасту | Так |
| Кольорові палітри | 15 варіантів (стандарт — White Hot) |
| Корекція FFC | Автоматична / Ручна / Зовнішня |
| Захист від перегріву сенсора | Так (авто та ручний режим) |
| Поліпшення деталей (DDE) | Підтримується |
| Відеовихід | CVBS (аналоговий композитний сигнал) |
| Напруга, V | 6 - 17 |
| Споживання енергії, Вт | 0.95 |
| Робоча температура, °C | –40 °C ~ +80 °C |
| Температура зберігання | –45 °C ~ +85 °C |
