Вибір кабелю для антени підсилювача сигналу для управління дронами в умовах війни в Україні

Вибір кабелю для антени підсилювача сигналу для управління дронами в умовах війни в Україні

В умовах війни, коли надійне управління дронами стає питанням життя і смерті, вибір правильного коаксіального кабелю для підключення антени підсилювача сигналу має вирішальне значення. Від стабільності та якості сигналу залежить успішність операцій, ефективність виконання завдань і безпека операторів. У цій статті розглянемо основні типи коаксіальних кабелів, які використовуються для управління дронами, а також надамо рекомендації щодо їх вибору в бойових умовах.

Чому правильний вибір кабелю важливий для управління дронами ?

Коаксіальний кабель є ключовим елементом у системі управління дронами, оскільки забезпечує передачу високочастотного сигналу між оператором та підсилювачем сигналу. В умовах війни в Україні, де електромагнітні перешкоди і віддаленість операторів від дронів є звичайним явищем, правильний вибір кабелю може значно підвищити ефективність і надійність управління.

Від якості кабелю залежить, наскільки стабільно дрон буде отримувати команди від оператора і передавати зображення та інші дані назад. Помилки у виборі кабелю можуть призвести до втрати сигналу, збоїв у роботі дрона або навіть його втрати, що є неприпустимим у бойових умовах.

Основні типи коаксіальних кабелів для управління дронами

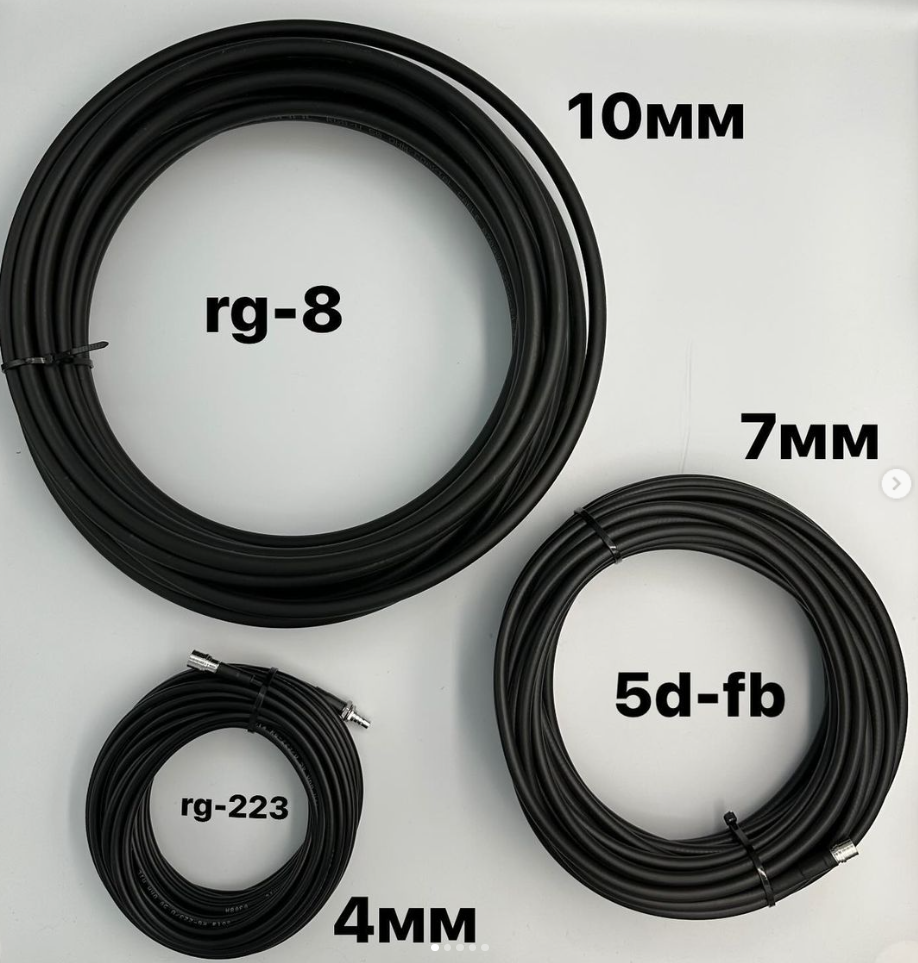

Для управління дронами в умовах війни найчастіше використовують три основні типи коаксіальних кабелів: RG-223, 5D-DB і RG-8. Кожен із них має свої специфічні характеристики, які визначають його придатність для різних умов використання.



RG-223 – тонкий та гнучкий кабель для коротких дистанцій

RG-223 - це кабель, який зазвичай використовується для коротких відстаней, коли оператор знаходиться відносно близько до антени посилювача (Найчастіше використовується з антеною посилювачем Alientech DUO 2 та Alientech DUO 3)  . Він має центральний провідник діаметром 0,90 мм з посрібленого мідного дроту, що забезпечує відмінну провідність і мінімальні втрати сигналу. Завдяки своїй гнучкості, цей кабель легко прокладається в умовах обмеженого простору.

Ключові характеристики:

  • Зовнішній діаметр: 5,3 мм
  • Опір: 50 Ом
  • Максимальна робоча частота: до 4,0 ГГц
  • Максимальна напруга: 500 В
  • Діапазон температур: від -40°C до 85°C
  • Загасання: 0,24 дБ/м на частоті 2,4 ГГц, 0,36 дБ/м на частоті 5,8 ГГц

 RG-223 підходить для використання, коли відстань між антеною і оператором не перевищує 8-10 метрів. Це робить його оптимальним вибором для мобільних командних пунктів або розгортання в умовах міської забудови, де важлива гнучкість і компактність.



5D-FB – кабель середньої товщини для середніх відстаней

5D-FB- це кабель, що використовується для середніх відстаней, коли антени посилювачі працюють на більшій відстані від оператора. Він оснащений центральним провідником діаметром 1,42 мм з оголеної міді, що забезпечує надійну передачу сигналу без значних втрат.

Ключові характеристики:

  • Зовнішній діаметр: 6,1 мм
  • Опір: 50 Ом
  • Загасання на частоті 900 МГц: 21,83 дБ/100 м
  • Загасання на частоті 3000 МГц: 39,4 дБ/100 м
  • Максимальна робоча частота: до 6,0 ГГц
  • Діапазон температур: від -40°C до 80°C

5D-FB дозволяє зберігати стабільний сигнал на відстані до 20 метрів. Це робить його ефективним рішенням для використання в бойових умовах, де оператори знаходяться на середніх відстанях ( 10-20 метрів) від антен- посилювачів. наприклад, при роботі в полі або на відкритих територіях.

RG-8 – кабель для довгих відстаней і складних умов

RG-9 це самий товстий та потужний кабель. серед розглянутих типів. (Найчастіше використовується з антеною посилювачем Alientech Deimox, Acasom ROC-4,Avenger, Avenger booster Plus, FPV Антена AvengeAngel V2 StarShip, AvengeAngel ANT-MAN)  Його конструкція включає мідний внутрішній провідник діаметром 2,74 мм і спінений поліетиленовий діелектрик, що забезпечує мінімальні втрати сигналу навіть на великих відстанях.

Ключові характеристики:

  • Зовнішній діаметр: 10,16 мм
  • Опір: 50 Ом
  • Загасання на частоті 400 МГц: 8,62 дБ/100 м
  • Загасання на частоті 1000 МГц: 16 дБ/100 м
  • Максимальна робоча частота: до 21 ГГц
  • Діапазон температур: від -40°C до 80°C
  • Радіус вигину: 51 мм

RG-8 є ідеальним вибором для ситуацій, де оператори знаходяться на значній відстані від посилювачів від 20 до 40 метрів і більше. Цей кабель гарантує, що навіть в умовах інтенсивних електромагнітних завад, характерних для сучасного поля бою, сигнал залишатиметься стабільним і потужним.

Вибір роз'ємів для підключення

Крім вибору правильного кабелю важливим є і підбір відповідних роз'ємів для підключення кабелю до антен підсилювачів. В умовах війни в Україні використовуються такі основні типи роз'ємів:

Принцип підключення в бойових умовах

Для забезпечення надійного управління дронами в бойових умовах використовується наступний принцип підключення:

  1. Пульт керування це основний елемент, який обробляє команди, що передаються дрону.
  2. Комплект з двох дротів – прокладається від пульта керування до антени посилювача забезпечуючи передачу сигналу без втрат на визначеній відстані.
  3. Антена підсилювач – приймає і підсилює сигнал, що передається дрону, забезпечуючи стабільний зв'язок навіть у складних умовах.

Висновок

Вибір правильного коаксіального кабелю та роз'ємів для управління дронами в умовах війни в Україні є критично важливим для забезпечення стабільності і надійності зв'язку. Залежно від відстані між оператором і дроном, частоти сигналу і специфічних умов експлуатації, можна вибрати один із трьох основних типів кабелів: RG-223 для коротких дистанцій, 5D-FB для середніх відстаней або RG-8 для довгих відстаней і складних умов. Правильний вибір забезпечить надійне управління дронами що є ключовим для успішного виконання бойових завдань і захисту життя операторів.
