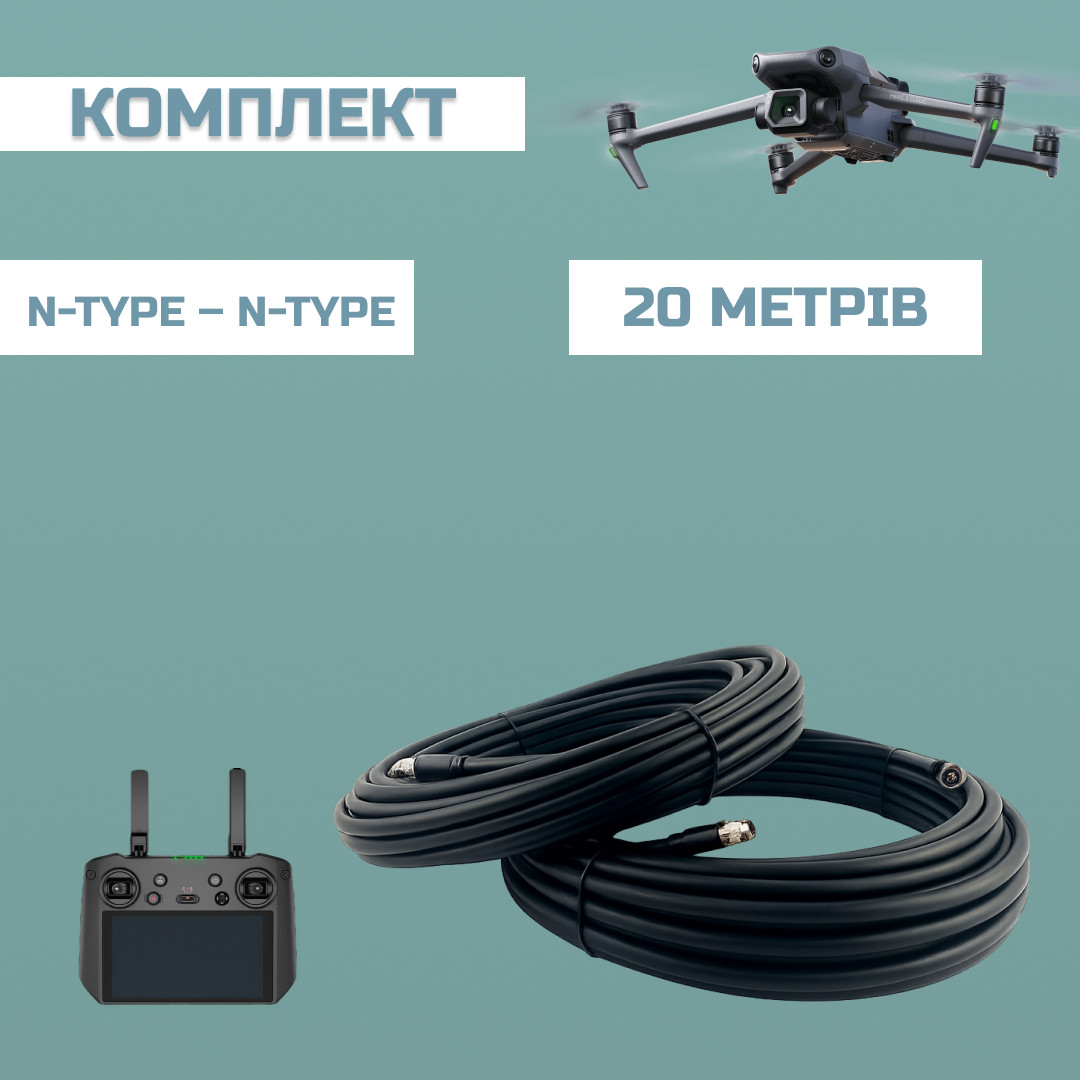

Оригінальний кабель WL400ZHN високої якості виробляється тільки в Італії відомою компанією.
Потрібні мінімальні втрати на 2,4ГГц і 5,8ГГц? - цей кабель для вас!
WL400ZHN - радіочастотний коаксіальний кабель з хвильовим опором 50 Ом, зовнішнім діаметром 10.3 мм, з чорним кольором зовнішнього ізолятора і 100% мідною центральною жилою. Має хорошу ізоляцію від зовнішнього електромагнітного впливу та стійкість до навколишнього середовища.
Можливе якісне встановлення роз'ємів N-Type, QMA, з проклейкою, виготовлення перехідників (пігтейли).
Кабель WL400ZHN забезпечує мінімальне загасання сигналу на відстані 20 м і вплив навколишнього середовища, але його товщина і жорсткість роблять скрутним безпосереднє під'єднання до пристроїв із мініатюрними роз'ємами типу SMA і QMA.
Рекомендується додатково придбати відповідні перехідники або «пігтейли»:
N-type = SMA (папа)
N-type = SMA (мама)
N-type = QMA (папа)
N-type = QMA (мама)
Під час виготовлення використовують роз'єми та інші матеріали найвищої якості.Для додаткової герметизації термоусадка сідає на клей.
.
Обов'язковий етап виробництва - тестування значущих параметрів на професійному обладнанні.
У результаті ви отримуєте виріб найвищої якості і можете бути впевнені в його роботі за будь-яких допустимих умов.
Завдяки якісним матеріалам, кабель без проблем паяється. Якщо Ви шукаєте мідний коаксіальний кабель LMR400 або аналогічний кабель RG8 - 50 Ом, то WL400ZHN стане чудовим варіантом для Вашого проєкту як альтернатива завдяки своїм чудовим електромагнітним і механічним властивостям.
Коаксіальний кабель WL400ZHN (який Ви можете впевнено використовувати як коаксіальний кабель LMR400 та коаксіальний кабель RG8) має європейську якість виготовлення, чудові експлуатаційні й технічні характеристики та доступну ціну. Нижче ми наводимо параметри кабелю WL400ZHN, тож Ви можете їх порівняти з характеристиками кабелю RG 8 або LMR 400. Радіочастотні коаксіальні кабелі використовуються для передавання високочастотних сигналів у різній електронній апаратурі, особливо в трансмітерах і ресиверах, трансиверах, радіо- і ТБ-передавачах, антенах. Різні механічні, температурні й електричні характеристики коаксіальних кабелів дають змогу використовувати їх для передавання сигналів до 5800 МГц.
| Параметр | Значення |
|---|---|
| Центральний провідник | матеріал – Cu, діаметр – 2.7 мм |
| Діелектрик | матеріал – PEG/PE, діаметр – 7.2 мм |
| Екран | ламінована фольга, матеріал – APAS |
| Обплетення | матеріал – CuSn, щільність – 82 %, діаметр – 7.97 мм |
| Зовнішня оболонка | 18 мм |
| Вага кабелю | 147.5 кг/км |
| Мінімальний радіус вигину | одноразові – 100 мм, багаторазові – н/д |
| Зусилля на розрив | 720 Н |
| Параметр | Значення |
|---|---|
| Хвильовий опір | 50 ±2 Ом |
| Ємність | 78 пФ/м |
| Швидкість розповсюдження | 86 % |
| Частота (МГц) | Затухання (дБ/100м) |
|---|---|
| 50 | 2.6 |
| 150 | 5.0 |
| 220 | 5.7 |
| 300 | 6.8 |
| 450 | 8.7 |
| 470 | 8.9 |
| 862 | 12.1 |
| 900 | 12.5 |
| 1000 | 13.3 |
| 1500 | 16.6 |
| 1800 | 18.2 |
| 2000 | 19.3 |
| 2500 | 22.0 |
| 5800 | 29.4 |
| Діапазон частот (МГц) | Значення (дБ) |
|---|---|
| 5–470 | >30 |
| 300–600 | >28 |
| 470–1000 | >28 |
| 1000–2000 | >26 |
| 2000–3000 | >22 |
| Діапазон частот (МГц) | Значення |
|---|---|
| 5–30 | >1.8 мОм/м |
| 30–1000 | >100 дБ |
| 1000–2000 | >100 дБ |
| 2000–3000 | >90 дБ |
| Параметр | Значення |
|---|---|
| Внутрішнього провідника | 3.4 Ом/км |
| Зовнішнього провідника | 5.4 Ом/км |
| Петлі | 8.8 Ом/км |
| Частота (МГц) | Потужність (Вт) |
|---|---|
| 30 | 3360 |
| 50 | 2590 |
| 100 | 1850 |
| 150 | 1470 |
| 220 | 1200 |
| 400 | 870 |
| 450 | 820 |
| 900 | 570 |
| 1000 | 530 |
| 1500 | 430 |
| 1800 | 390 |
| 2000 | 360 |
| 2500 | 320 |
| 5800 | н/д |
| Параметр | Значення |
|---|---|
| Напруга пробою | 8 кВ |
| Основні атрибути | |
|---|---|
| Виробник | DJI |
| Користувальницькі характеристики | |
| Довжина кабелю | 40 метрів |
| Тип кабелю | WL-400 |
