Матеріали та конструкція:
Центральна жила: мідь
Ізоляція: поліетилен
Зовнішня оболонка: вологостійка
Колір оболонки: чорний

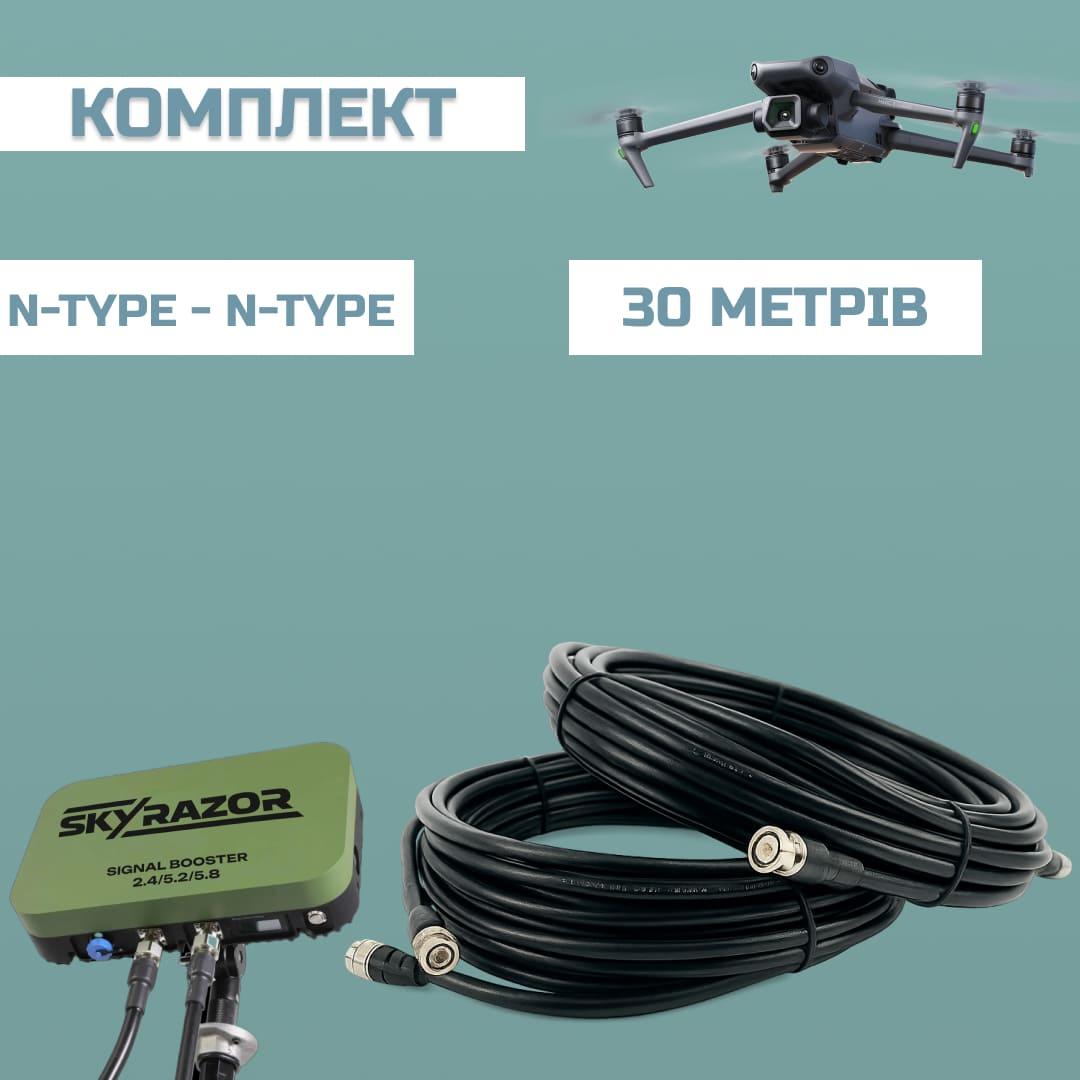

Комплектація:
2 кабелі по 30 метрів (загальна довжина — 60 м)
Електричні характеристики:
Хвильовий опір: 50 Ом
Тип роз’єму: N-Type

Потрібні мінімальні втрати на 2,4ГГц і 5,8ГГц? - цей кабель для вас!
WL400ZHN - радіочастотний коаксіальний кабель з хвильовим опором 50 Ом, зовнішнім діаметром 10.3 мм, з чорним кольором зовнішнього ізолятора і 100% мідною центральною жилою. Має хорошу ізоляцію від зовнішнього електромагнітного впливу та стійкість до навколишнього середовища.
Можливе якісне встановлення роз'ємів N-Type, QMA, з проклейкою, виготовлення перехідників (пігтейли).


Кабель WL400ZHN забезпечує мінімальне загасання сигналу на відстані 20 м і вплив навколишнього середовища, але його товщина і жорсткість роблять скрутним безпосереднє під'єднання до пристроїв із мініатюрними роз'ємами типу SMA і QMA.

Рекомендується додатково придбати відповідні перехідники або «пігтейли»:

N-type = SMA (папа)

N-type = SMA (мама)

N-type = QMA (папа)

N-type = QMA (мама)

Під час виготовлення використовують роз'єми та інші матеріали найвищої якості.Для додаткової герметизації термоусадка сідає на клей.
.
Обов'язковий етап виробництва - тестування значущих параметрів на професійному обладнанні.

У результаті ви отримуєте виріб найвищої якості і можете бути впевнені в його роботі за будь-яких допустимих умов.

Завдяки якісним матеріалам, кабель без проблем паяється. Якщо Ви шукаєте мідний коаксіальний кабель LMR400 або аналогічний кабель RG8 - 50 Ом, то WL400ZHN стане чудовим варіантом для Вашого проєкту як альтернатива завдяки своїм чудовим електромагнітним і механічним властивостям.

Коаксіальний кабель WL400ZHN (який Ви можете впевнено використовувати як коаксіальний кабель LMR400 та коаксіальний кабель RG8) має європейську якість виготовлення, чудові експлуатаційні й технічні характеристики та доступну ціну. Нижче ми наводимо параметри кабелю WL400ZHN, тож Ви можете їх порівняти з характеристиками кабелю RG 8 або LMR 400. Радіочастотні коаксіальні кабелі використовуються для передавання високочастотних сигналів у різній електронній апаратурі, особливо в трансмітерах і ресиверах, трансиверах, радіо- і ТБ-передавачах, антенах. Різні механічні, температурні й електричні характеристики коаксіальних кабелів дають змогу використовувати їх для передавання сигналів до 5800 МГц.
| Елемент | Параметр | Значення |
|---|---|---|
| Центральний провідник | Матеріал | Cu (мідь) |
| Діаметр, мм | 2.7 | |
| Діелектрик | Матеріал | PEG/PE |
| Діаметр, мм | 7.2 | |
| Екран | Ламінована фольга | APAS |
| Обплетення | Матеріал | CuSn |
| Щільність заповнення, % | 82 | |
| Діаметр, мм | 7.97 | |
| Зовнішня оболонка | Діаметр, мм | 18 |
| Вага кабелю | кг/км | 147.5 |
| Мінімальний радіус вигину | Одноразові, мм | 100 |
| Багаторазові | - | |
| Зусилля на розрив | Н | 720 |
| Параметр | Значення |
|---|---|
| Хвильовий опір, Ом | 50 ±2 |
| Ємність, пФ/м | 78 |
| Швидкість розповсюдження, % | 86 |
| Частота, МГц | дБ/100 м |
|---|---|
| 50 | 2.6 |
| 150 | 5.0 |
| 220 | 5.7 |
| 300 | 6.8 |
| 450 | 8.7 |
| 470 | 8.9 |
| 862 | 12.1 |
| 900 | 12.5 |
| 1000 | 13.3 |
| 1500 | 16.6 |
| 1800 | 18.2 |
| 2000 | 19.3 |
| 2500 | 22.0 |
| 5800 | 29.4 |
| Діапазон частот, МГц | Значення, дБ |
|---|---|
| 5 – 470 | > 30 |
| 30 – 300 | > - |
| 300 – 600 | > - |
| 470 – 1000 | > 28 |
| 600 – 1000 | > - |
| 1000 – 2000 | > 26 |
| 2000 – 3000 | > 22 |
| Діапазон частот, МГц | Значення |
|---|---|
| 5 – 30 | > 1.8 мОм/м |
| 30 – 1000 | > 100 дБ |
| 1000 – 2000 | > 100 дБ |
| 2000 – 3000 | > 90 дБ |
| Елемент | Значення, Ом/км |
|---|---|
| Внутрішнього провідника | 3.4 |
| Зовнішнього провідника | 5.4 |
| Петлі | 8.8 |
| Частота, МГц | Потужність, Вт |
|---|---|
| 30 | 3360 |
| 50 | 2590 |
| 100 | 1850 |
| 150 | 1470 |
| 220 | 1200 |
| 400 | 870 |
| 450 | 820 |
| 900 | 570 |
| 1000 | 530 |
| 1500 | 430 |
| 1800 | 390 |
| 2000 | 360 |
| 2500 | 320 |
| 5800 | — |
Інше
| Параметр | Значення |
|---|---|
| Напруга пробою | 8 кВ |

| Основні атрибути | |
|---|---|
| Виробник | DJI |
| Користувальницькі характеристики | |
| Тип кабеля | WL-400 |
| Довжина кабелю | 30 м |
| Опір кабелю | 50 Ом |
