10 578 ₴
Відправка з 21 грудня 2025

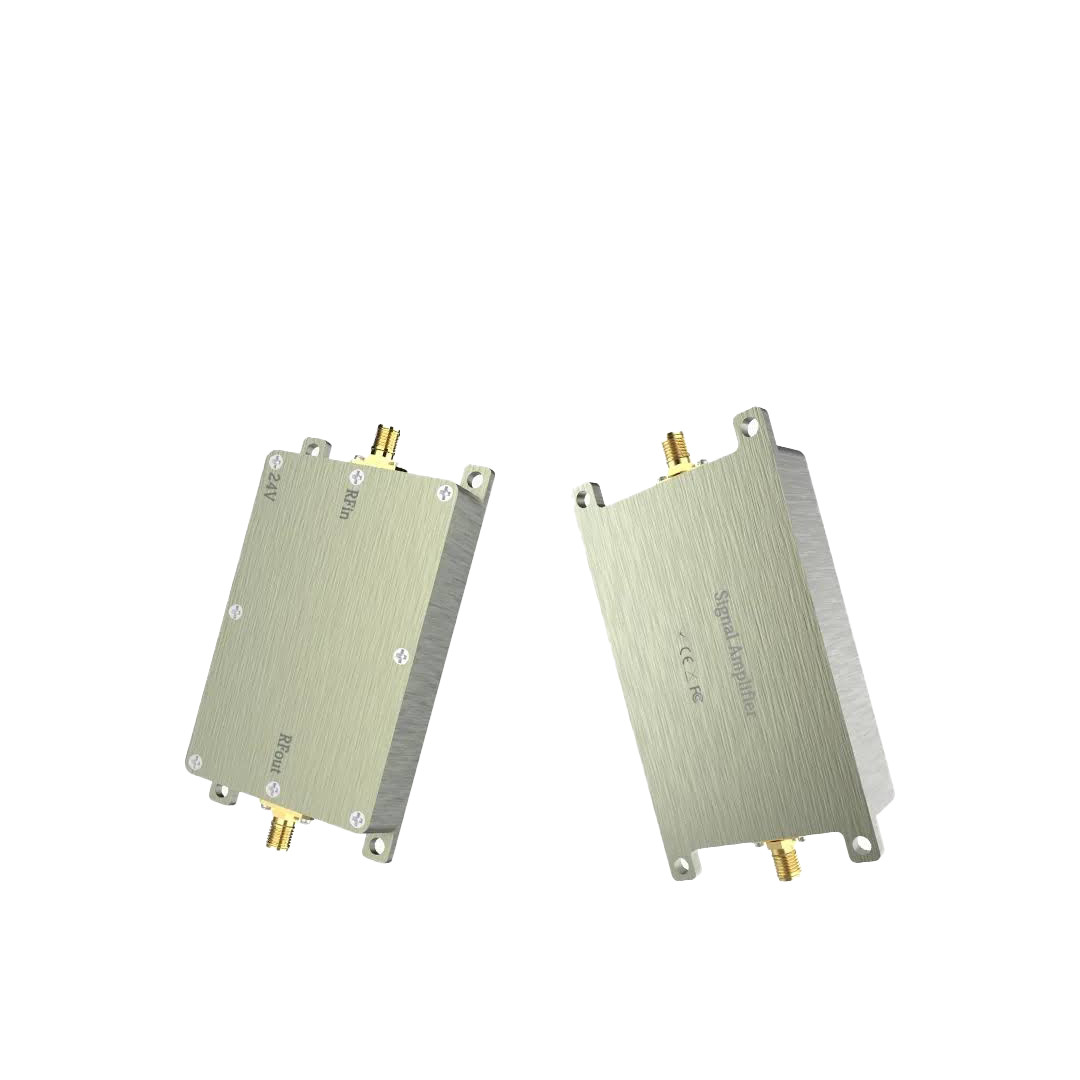

Односпрямований радіочастотний підсилювач у діапазоні 3.2–3.8 ГГц, призначений для посилення сигналу, розгортання Wi-Fi-мереж, роботи як джерело ВЧ-сигналу або у лабораторних цілях.
Працює лише в режимі передавання (TX), без приймального каналу (RX).
🔧 Доступні індивідуальні замовлення на потужність: 10 Вт, 20 Вт, 30 Вт і більше — на запит.
Частотний діапазон: 3.2–3.8 ГГц (сумісний із Wi-Fi, IoT, 5G)
Вихідна потужність: до 43 дБм (20 Вт)
Коефіцієнт підсилення: до 37 дБ (регульований)
ККД: до 45% при повному навантаженні
Корпус: алюмінієвий, з можливістю встановлення радіатора
Світлодіодний індикатор: червоного кольору
Живлення: 28 В / 5 А (зовнішній БЖ, не входить у комплект)
| № | Параметр | Значення |
|---|---|---|
| 1 | Частотний діапазон | 3.2–3.8 ГГц |
| 2 | Робоча напруга | 24 В (оптимально 28 В) |
| 3 | Підсилення (S21) | 37 дБ (налаштовується 25–37 дБ) |
| 4 | Зворотні втрати (S11) | -15 дБ |
| 5 | Рівномірність підсилення | ±0.5 дБ |
| 6 | Вихідна потужність | до 43 дБм |
| 7 | Споживаний струм | 2.3 А при 28 В |
| 8 | Енергоефективність | 45% при 43 дБм |
| 9 | Світлодіод | Червоний |
| 10 | Робоча температура | -30℃ ～ +85℃ |
| 11 | Температура зберігання | -40℃ ～ +150℃ |
| 12 | Робоча вологість | <95% (без конденсації) |
| 13 | RF-роз’єми | Вхід: SMA-жін.; Вихід: SMA-жін. |
| 14 | Підключення живлення | Кабель 15 см (червоний + чорний) |
| 15 | Матеріал корпусу | Алюміній |
| 16 | Габарити | 96×53×17 мм |
| 17 | Вага | 150 г |
Рекомендації щодо використання
Використовуйте блок живлення 28 В / 5 А
Забезпечте ефективне охолодження — радіатор або вентилятор
Послідовність підключення:
1) Спочатку під'єднайте антену
2) Потім живлення
3) Лише після цього — пристрій
При вхідному сигналі 10–11 дБм вихідна потужність може досягати 47 дБм
Стандартне підсилення — 37 дБ
| Основні атрибути | |
|---|---|
| Виробник | ACASOM |
| Країна виробник | Китай |
| Стан | Новий |
| Матеріал | Алюміній |
| Вага | 150 г |
| Ширина | 53 мм |
| Довжина | 96 мм |
| Висота | 17 мм |
| Кількість в комплекті | 1 шт. |
| Робоча частота | 3.5 ГГц |
| Коефіцієнт посилення | 37 дБ |
| Тип коннектора | SMA |
| Користувальницькі характеристики | |
| Різновиди | 3.5 ГГц 10 Вт |
