7 528 ₴
Відправка з 21 грудня 2025

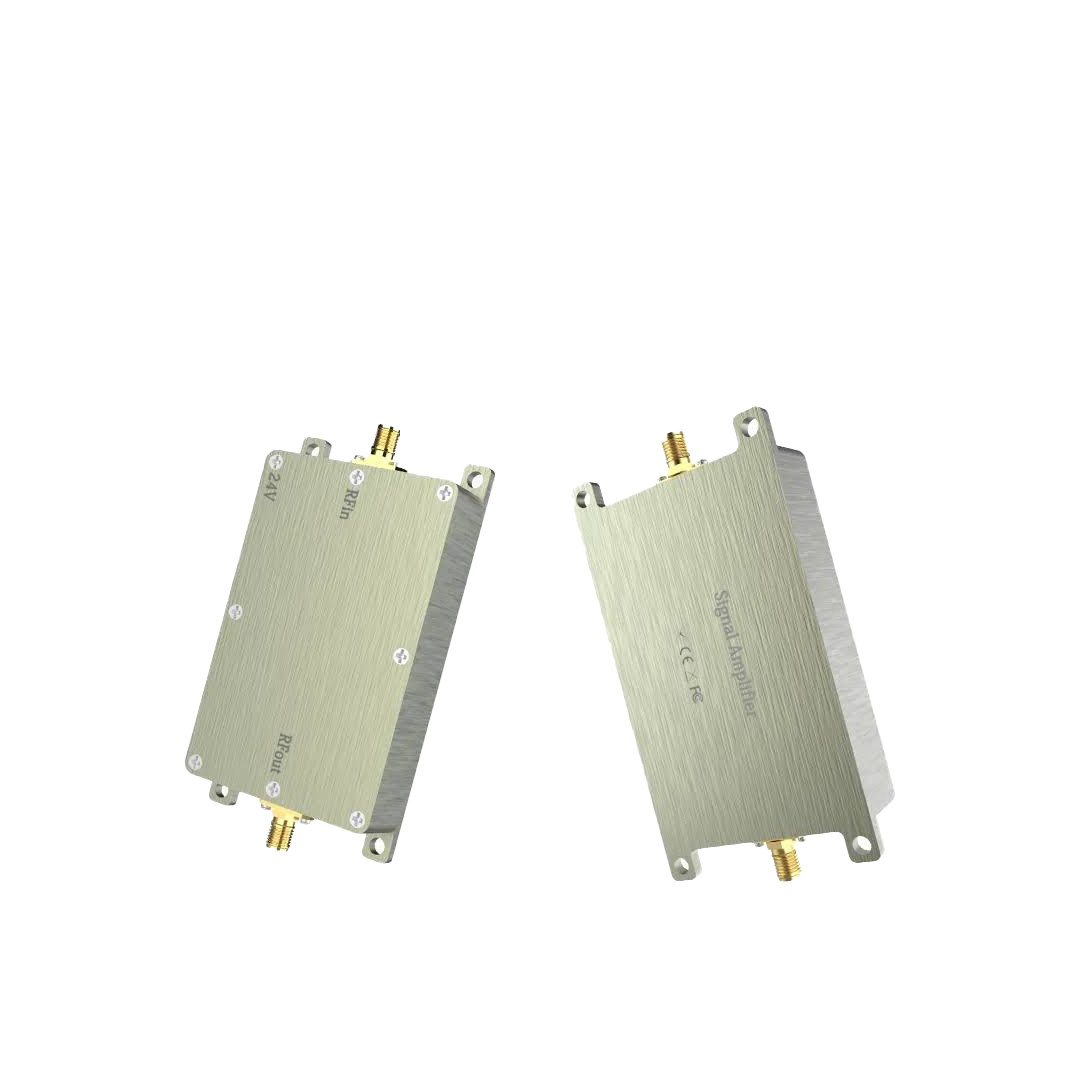

Односпрямований високопотужний радіочастотний підсилювач у діапазоні 1.56–1.62 ГГц, призначений для передачі сигналу в бездротових, телекомунікаційних і навігаційних системах.
Працює виключно на передавання (TX) — без каналу прийому (RX).
Частотний діапазон: 1560–1620 МГц (L-діапазон)
Вихідна потужність: до 47 дБм (50 Вт)
Коефіцієнт підсилення: до 37 дБ (регульований)
ККД: до 45%
Живлення: 24 В (оптимально) / до 32 В
Корпус: алюмінієвий, компактний та міцний
Світлодіодний індикатор: червоний (робочий стан)
| № | Параметр | Значення |
|---|---|---|
| 1 | Діапазон частот | 1560–1620 МГц |
| 2 | Робоча напруга | 20–24 В (можливе налаштування до 28–32 В) |
| 3 | Підсилення (S21) | 37 дБ (налаштовується від 25 до 37 дБ) |
| 4 | Зворотні втрати (S11) | -15 дБ |
| 5 | Рівномірність підсилення | ±0.5 дБ |
| 6 | Вихідна потужність | до 47 дБм |
| 7 | Споживаний струм | 4.3 А при 24 В |
| 8 | Енергоефективність | 45% при 46 дБм |
| 9 | Світлодіод | Червоний |
| 10 | Робоча температура | -30℃ ～ +85℃ |
| 11 | Температура зберігання | -40℃ ～ +150℃ |
| 12 | Робоча вологість | <95% (без конденсації) |
| 13 | RF-роз’єми | Вхід: SMA-жін.; Вихід: SMA-жін. |
| 14 | Живлення | Роз’єм 5.5×2.0 мм або кабель 15 см |
| 15 | Матеріал корпусу | Алюміній |
| 16 | Розміри | 96×53×17 мм |
| 17 | Вага | 150 г |
Рекомендації щодо використання
Використовуйте блок живлення 24 В / 5 А
Обов’язково забезпечте відведення тепла (радіатор або вентилятор)
Порядок підключення:
1) Під’єднайте антену
2) Підключіть живлення
3) Під’єднайте пристрій
При вхідній потужності 10–11 дБм можливо досягти вихідної потужності 47 дБм
Стандартне підсилення — 37 дБ
| Основні атрибути | |
|---|---|
| Виробник | ACASOM |
| Країна виробник | Китай |
| Стан | Новий |
| Матеріал | Алюміній |
| Вага | 150 г |
| Ширина | 53 мм |
| Довжина | 96 мм |
| Висота | 17 мм |
| Кількість в комплекті | 1 шт. |
| Робоча частота | 1.6 ГГц |
| Коефіцієнт посилення | 37 дБ |
| Користувальницькі характеристики | |
| Різновиди | 1.6ГГц 10 Вт |
