4 100 ₴

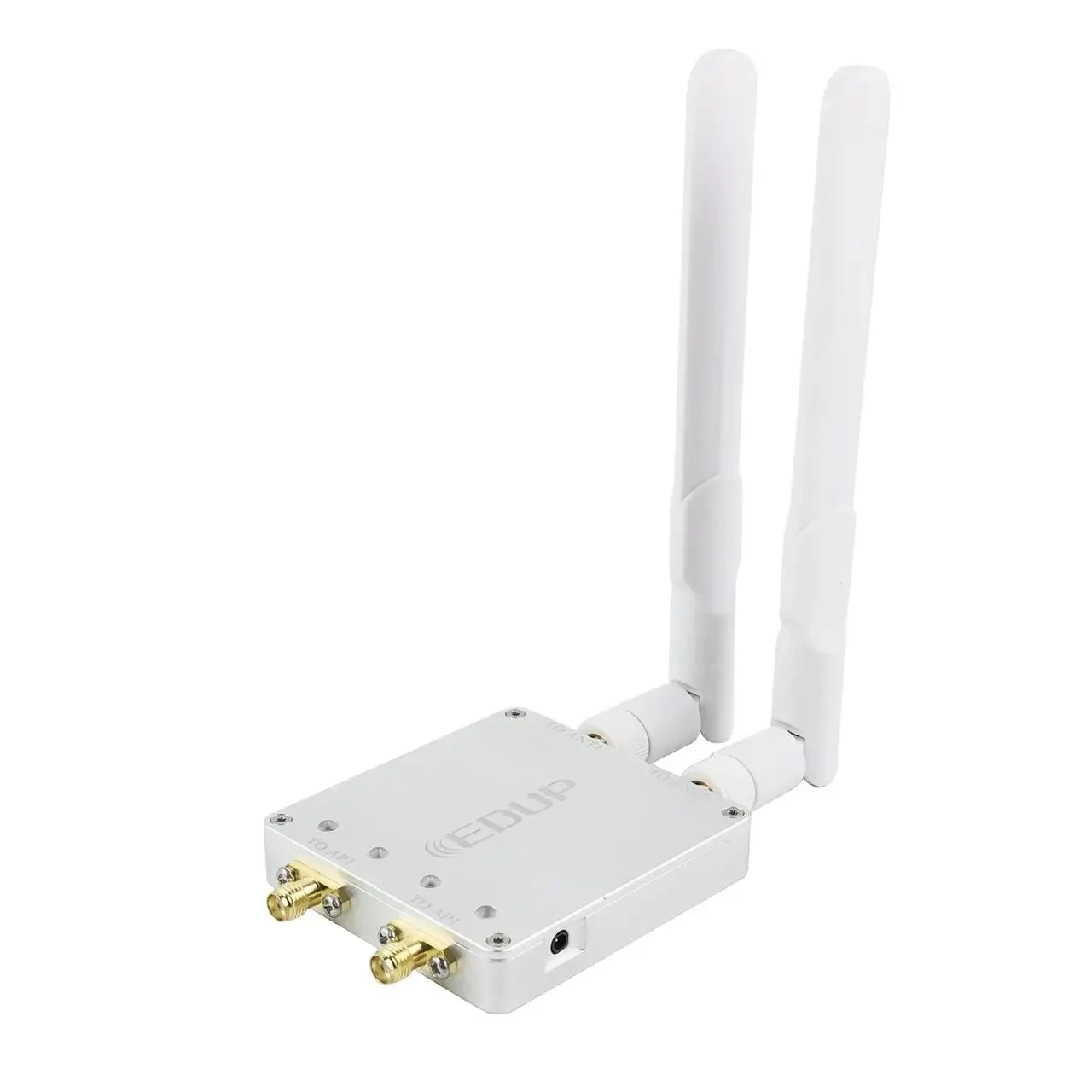

Дводіапазонний підсилювач EDUP EP-AB022 використовується для збільшення дальності та стабільності зв'язку дронів і квадрокоптерів, що працюють у частотних діапазонах 2.4 ГГц та 5.8 ГГц. Підходить для систем FPV, WiFi-передавачів, ретрансляторів та антен із стандартом IEEE 802.11a/n.
Два окремі канали: 2.4 ГГц та 5.8 ГГц, кожен зі своїм підсилювачем.
Максимальна потужність: 36 dBm (4 Вт) на обидва діапазони.
Наднизький рівень шуму: <3.0 дБ.
Розширений діапазон вхідної напруги: 5–16 В.
Автоматичне перемикання TX/RX із затримкою 1 мкс.
Компактний алюмінієвий корпус: 65×61×12 мм, вага 120 г.
| Характеристика | Значення |
|---|---|
| Діапазон частот | 2400–2500 МГц |
| Посилення прийому | 16 дБ ± 1 |
| Посилення передачі | 18 дБ ± 1 |
| Максимальна вихідна потужність | 36 дБм (4 Вт) |
| Вхідна потужність тригера | 3–20 дБм |
| EVM | 3% при 28 дБм 802.11a 54 Мбіт/с OFDM 64QAM BW 20 МГц |
| Рівень шуму | <3.0 дБ |
| Споживаний струм | 485 мА @ Pout 28 дБм 12 В |
| Роз'єм RF | Вхід: SMA-female; Вихід: RP-SMA female |
| Світлодіодний індикатор | TX – зелений, RX – червоний |
| Характеристика | Значення |
|---|---|
| Діапазон частот | 5725–5850 МГц |
| Посилення прийому | 16 дБ ± 1 |
| Посилення передачі | 18 дБ ± 1 |
| Максимальна вихідна потужність | 36 дБм (4 Вт) |
| Вхідна потужність тригера | 3–20 дБм |
| EVM | 3% при 28 дБм 802.11a 54 Мбіт/с OFDM 64QAM BW 20 МГц |
| Рівень шуму | <3.0 дБ |
| Споживаний струм | 485 мА @ Pout 28 дБм 12 В |
| Роз'єм RF | Вхід: SMA-K; Вихід: RP-SMA-K |
| Світлодіодний індикатор | TX – зелений, RX – червоний |
Робоча напруга: 5–16 В
Температура експлуатації: -30°C ~ +70°C
Температура зберігання: -40°C ~ +150°C
Вологість: до 95% RH
Гніздо живлення: DC 2.5×0.7 мм
Матеріал корпусу: алюміній
Не перевищуйте максимальні вхідні та вихідні потужності, щоб уникнути пошкодження модуля.
Забезпечте ефективне охолодження під час тривалої роботи на високій потужності.
Перед використанням перевірте сумісність із вашим FPV або WiFi обладнанням, особливо типи роз’ємів (SMA/RP-SMA).
