16 957 ₴
Підсилювач сигналу 2.4 ГГц — це професійний RF-підсилювач потужності, призначений для збільшення дальності та стабільності бездротового зв’язку без втрати швидкості передачі даних. Пристрій працює у діапазоні 2,4–2,4835 ГГц, повністю сумісний зі стандартами IEEE 802.11 b/g/n та оптимізований для сучасних Wi-Fi і радіоканалів керування.
Підсилювач є двонаправленим (TX/RX) — однаково ефективно підсилює як передачу, так і прийом сигналу, що критично для стабільного управління та телеметрії.
Підсилювач розроблений для задач, де важлива максимальна дальність та стабільність 2.4 ГГц каналу:
бездротові мережі Wi-Fi 802.11 b/g/n
FPV-системи та канали керування
радіомости та телеметрія
промислові бездротові рішення
експериментальні та інженерні RF-проекти
Пристрій не змінює модуляцію і швидкість передачі, а лише підсилює сигнал, зберігаючи коректну роботу OFDM і DSSS.
У підсилювачі реалізовані:
Двонаправлений лінійний підсилювач (TX/RX)
TDD (Time Division Duplex) — робота з часовим поділом
DSSS (Direct Sequence Spread Spectrum)
OFDM (Orthogonal Frequency Division Multiplexing)
Завдяки цьому зберігається низький рівень спотворень (EVM) та стабільна робота з каналами 20 МГц, включно з 802.11g/n.
значне збільшення дальності зв’язку у діапазоні 2.4 ГГц
низький шумовий показник ≤ 3 дБ
мінімальна затримка передачі ≤ 1 мкс
стабільна робота з OFDM 64QAM
лінійне підсилення без деградації швидкості
широкий діапазон живлення 12–24 В
компактний алюмінієвий корпус з тепловідводом
| Параметр | Значення |
|---|---|
| Робочий діапазон частот | 2,4 – 2,4835 ГГц |
| Тип | Двонаправлений RF-підсилювач |
| Отримати посилення | 20 дБ |
| Коефіцієнт посилення передачі | 16 дБ |
| Діапазон вхідної потужності | 5 – 23 дБм |
| Вихідна потужність (P1dB) | 43 дБм (20 Вт) |
| Шумовий показник | ≤ 3,0 дБ |
| Затримка передачі | ≤ 1 мкс |
| EVM | 5% при 37 дБм, 802.11g, 54 Мбіт/с, OFDM 64QAM |
| Смуга пропускання | 20 МГц |
| Робоча напруга | 12 – 24 В |
| Робочий струм | 3000 мА при 37 дБм, 12 В |
| Радіочастотний розʼєм | SMA (зовнішня різьба, внутрішній отвір) |
| Порт живлення | DC 6.0 × 2.0 мм |
| Робоча температура | −20°C … +60°C |
| Матеріал корпусу | Алюміній, анодований |
| Кріплення | 4 точки фіксації |
| Розміри | 118 × 59 × 17 мм |
| Вага | 0,190 кг |

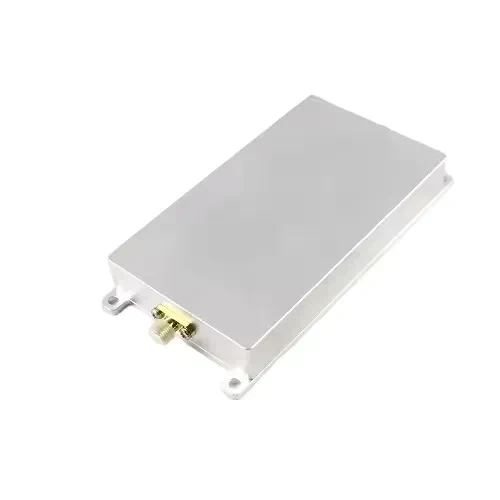

Корпус виготовлений з анодованого алюмінію, що забезпечує ефективне відведення тепла та захист електроніки при тривалому навантаженні. Передбачені чотири монтажні отвори для жорсткої фіксації у стаціонарних або мобільних системах.
1 × Підсилювач сигналу EDUP EP-AB009 20W
Цей двонаправлений підсилювач 2.4 ГГц — практичне рішення для тих, кому потрібно максимально збільшити дальність бездротового каналу без втрат швидкості та стабільності. Підходить для Wi-Fi, FPV, телеметрії та професійних RF-систем, де критичні низький шум, точне підсилення та надійна робота у реальних умовах.
| Основні атрибути | |
|---|---|
| Виробник | EDUP Electronics |
| Країна виробник | Китай |
| Стан | Новий |
| Матеріал | Алюміній |
| Колір | Сірий |
| Вага | 190 г |
| Ширина | 59 мм |
| Довжина | 118 мм |
| Висота | 17 мм |
| Основні характеристики | |
| Робочий діапазон частот | 2,4 – 2,4835 ГГц |
| Тип | Двунаправленный RF-усилитель |
| Коефіцієнт посилення | 20 дБ |
| Коефіцієнт посилення передавання | 16 дБ |
| Діапазон вхідної потужності | 5 – 23 дБм |
| Вихідна потужність | 20 ват |
| Коефіцієнт шуму | ≤ 3,0 дБ |
| Затримка передавання | ≤ 1 мкс |
| EVM | 5% при 37 дБм, 802.11g, 54 Мбит/с, OFDM 64QAM |
| Робоча напруга | 12 – 24 В |
| Рабочий ток | 3000 мА при 37 дБм, 12 В |
| Радиочастотный разъем | SMA |
| Разъем питания | DC 6.0 × 2.0 мм |
| Робоча температура | −20°C … +60°C |
| Матеріал корпусу | Алюминий, анодированный |
